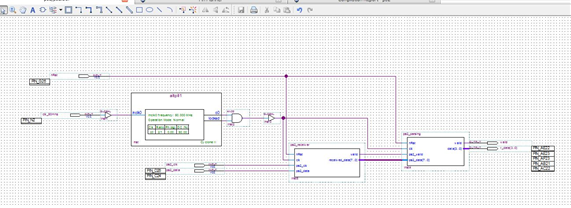

4. DE2보드 동작 내용 및 분석 ps/2 keyboard DE2보드 동작/ps2통신 키보드 DE2 내용 및분석 동영상 및 첨부 : https://blog.naver.com/aanrt/221515701168 ■ DE2보드에 내장 되어있는 CLK의 주파수는 50MHz 이므로 ALTPLL을 이용하여 50MHz의 주파수를 100MHz로 만들어준다. ■ ps2_receiver와 ps2_parsing의 VHDL코드를 심볼로 만들어주어 클럭신호와 키보드의 입력 포트 pin를 설정해주고, 입력받은 키의 값을 보기위한 출력포트를 LED에 해당하는 포트에 pin을 설정해준다. ■키보드에서 입력이 들어온 경우 ps2_receiver에서 START,SEND,PARITY,STOP 상태를 거쳐 11비트의 key code 2진..

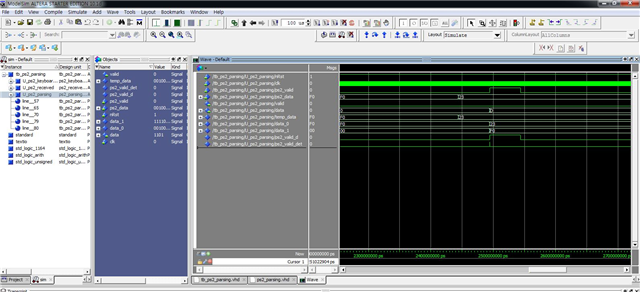

첨부파일 : https://blog.naver.com/aanrt/221515682160 2-3 ps2 data pack 검사 및 parsing vhdl entity ps2_parsing is port( nRst : in std_logic; clk : in std_logic; ps2_valid : in std_logic; ps2_data : in std_logic_vector ( 7 downto 0) ; valid : out std_logic; data : out std_logic_vector(3 downto 0) ); end ps2_parsing; architecture beh of ps2_parsing is function data_decode(in_data : std_logic_vector(7 dow..

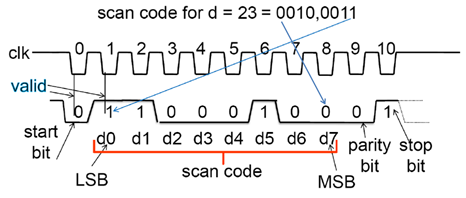

첨부파일 : https://blog.naver.com/aanrt/221515655615 1. PS/2 동기화 통신 Personal System/2 인터페이스는 양방향 동기식 통신이 가능한 PC용 port 규격이다. 키보드는 CLOCK과 DATA라인의 값이 1 상태일 경우에 한하여 데이터를 송신할 수 있다. 클록신호는 유효데이터를 지시하기 위한 동기신호의 개념이다. ●키보드에서 키가 눌려지면, 키보드 내부의 원칩 컨트롤러가 DATA(SCAN Code 전송)를 시스템에 보내게 된다. -키를 누를 때는 11bit 하나의 key code (make code)가 발생하고, -키가 떨어질 때는 두 개의 Scan code(break code)가 전송된다 (F0->Key code) -키가 계속 눌려지면 해당 Key c..
